Interpretación de la base de datos gravimétricos y aeromagnéticos del noroeste de Sudamérica y área circundantes

Written by
Victor Graterol
Interpretación de la base de datos gravimétricos y aeromagnéticos del noroeste de Sudamérica y área circundantes

Este reporte describe el contenido los mapas de Anomalía de Bouguer e Intensidad Total magnética generados de los datos del Instituto Geofísico del Perú, La Agencia Nacional de Hidrocarburos (ANH) de Colombia, el Instituto Geográfico Simón Bolívar de Venezuela y Petroecuador son las instituciones responsables de las redes gravimétricas nacionales y de las Redes de Segundo Orden a lo largo de los Puntos de Nivelación y Triangulación Geodésica en cada país. Más de 72 levantamentos de diferentes datos fueron procesados e integrados regionalmente.

Durante los últimos 70 a 80 años se han realizado en el Noroeste de Sur América innumerable relevamientos gravimétricos y magnéticos tanto aéreos como terrestres. El Instituto Geofísico del Perú, La Agencia Nacional de Hidrocarburos (ANH) de Colombia, el Instituto Geográfico Simón Bolívar de Venezuela y Petroecuador son las instituciones responsables de las REDES GRAVIMÉTRICAS NACIONALES y de las Redes de Segundo Orden a lo largo de los Puntos de Nivelación y Triangulación Geodésica en cada país. Adicionalmente estos organismos son depositarios de toda la información potencial que se adquiera en sus países. Este reporte tiene como objetivo presentar un resumen de trabajo realizado por tres anos en la recopilación de datos potenciales para integrarlos en mapas regionales en el Noroeste de Sudamérica. Los mapas se encuentran disponible en la e-tienda de U3 Explore en formato de de figura georeferenciada y en grids 500x500 en formato ascii.

Con base en las REDES GRAVIMÉTRICAS NACIONALES las compañías petroleras y mineras que realizan actividades exploratorias en las distintas cuencas sedimentarias y zonas de potencial minero de estos países han llevado a cabo relevamientos gravimétricos y magnéticos tanto aéreos como terrestres. Similarmente y especialmente en Venezuela, La Universidad Simón Bolívar, a través del Departamento de Ciencias de la Tierra y la Sección de Geofísica del Laboratorio“D”, ha organizado una recopilación y evaluación de todos los levantamientos gravimétricos terrestres realizados tanto en Venezuela como en Colombia.

También hay que señalar que actualmente se tiene acceso a la información SATELITAL. En la Base de Datos de Geosoft se puede bajar, mediante aplicación del  “SEEAKER”, las mallas correspondientes, no solo del (SRTM World Elevation 3 arc-secons.GRD), sino de la BATIMETRÍA (SRTM30 Plus V7.GRD) y de la Anomalía de Aire Libre (AAL) (Free Air Gravity (mgal)Sandwell v23.1.GRD). Empleando adecuadamente esta información se puede determinar los valores de Anomalía de Bouguer de las áreas marinas correspondientes al Mar Caribe y el Océano Pacífico. Por último en la zona continental donde no hay relevamiento terrestre o aéreo existe la cobertura del “South América Gravity Project de Leeds University, SAPG”.

Aunque toda la información potencial (gravimétrica y magnética) se encuentra disponible, tanto en forma analógica como digital, la búsqueda de la información para obtener mapas regionales o locales de ANOMALÍA DE BOUGUER y/o INTENSIDAD MAGNÉTICA TOTAL es actualmente muy lenta y difícil. Por otra parte, los levantamientos individuales ameritan ser integrados, evaluados y recalculados sus parámetros para poder ir construyendo y retroalimentando las Bases de Datos Gravimétricos y Magnéticos de esta parte de Sudamérica. Las Bases de Datos Gravimétricos: (i) TERRESTRES y (ii)TERRESTRES-AÉREOS-SATELITALES y Datos Magnéticos AÉREOS del Nor Oeste de Sudamérica permitirán a las empresas e instituciones interesadas acelerar muchos de sus objetivos:

  1. En una forma rápida y económica añadir valor a todas aquellas zonas que dispongan de datos gravimétricos y magnéticos, que tanto PERUPETRO, la ANH, PETROECUADOR y PDVSA como empresas petroleras asociadas estén interesadas.
  2. Detectar rápidamente zonas y/o áreas que presenten importantes posibilidades para la industria y que hasta el momento hayan pasado desapercibidas.
  3. En zonas donde se posean datos adicionales de geología, sísmica y otros estudios de ciencias de latierra, realizar la integración con la gravimetría y magnetometría para mejorar el conocimiento geológico-estructural.
  4. Generar los Mapas de Anomalía de Bouguer e Intensidad Magnética Total del país y/o áreas específicas de interés exploratorio.

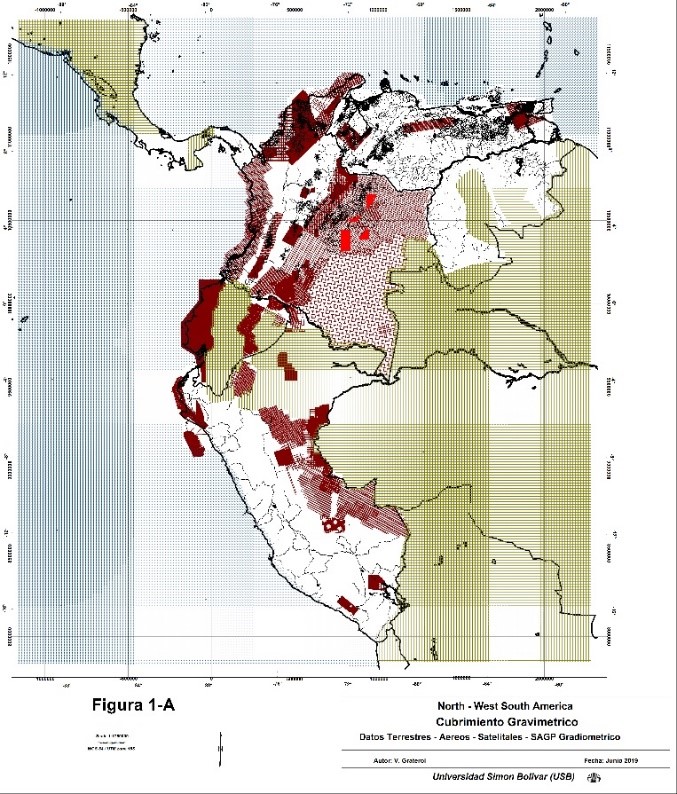

Figura 1-A

Digitalización de los datos gravimétricos del “South America Gravity Project de Leeds University”, aeromagnético gravimétricos de Perupetro,Petroecuador y la Agencia Nacional de Hidrocarburos (ANH), los datos gravimétricos terrestres de la Base de Datos de la Universidad Simón Bolívar y los datos de Anomalía de Aire Libre y Batimetría Satelitales, que se muestran en la Figura 1-A, permiten obtener las Bases de  DATOS GRAVIMÉTRICOS TERRESTRES,Base DE DATOS GRAVIMÉTRICOS AÉREOS, la Base de DATOS GRAVIMÉTRICOS TERRESTRE-AÉREO y finalmente la Base de DATOS GRAVIMÉTRICOS TOTALES (Terrestre,Aéreo, Satelital) del Noroeste de Sur América. Adicionalmente también se presenta la Base de DATOS AEROMAGNÉTICOS del Noroeste de Suramérica y área circundantes.

Se pudo tener acceso a 72 Levantamientos que fueron referidos a las redes gravimétricas en sus respectivos países. Individualmente a cada uno de esos levantamientos se procedió a construir mallas de Bouguer desde 500 mX 500 m.

Este estudio comprende mapas georeferenciados y los grids generados durante la integración de los datos terrestres y aéreos. El acceso a este trabajo esta disponible en la tienda online de U3 Explore. Los productos incluidos  los siguientes mapas en formato de figura georeferenciada y en mallas de 500x500 metros

  1. Área del Proyecto y Cubrimiento Potencial
  2. Relieve Topográfico
  3. Cubrimiento Gravimétrico Terrestre
  4. Anomalía de Bouguer TERRESTRE
  5. Cubrimiento Gravimétrico Aéreo
  6. Anomalía de Bouguer AEREA
  7. Anomalía de Bouguer TERRESTE-AEREA
  8. Cubrimiento Satelital Marino (Batimetríay AAL)
  9. Batimetría Satelital
  10. Anomalía de Aire Libre (AAL) Satelital
  11. Anomalía de Bouguer SATELITAL
  12. Cubrimiento del SAPG
  13. Anomalía de Bouguer en áreas del SAPG
  14. ANOMALÍA DE BOUGUER TOTAL DEL NOROESTE de SUDAMÉRICA
  15. Mapa de Intensidad Magnética Total(IMT) – Levantamientos Aéreos
  16. Mapa de Intensidad Magnética Total(IMT) – Aéreo-Marino
  17. Mapa de Intensidad Magnética Total Reducida al Polo (IMTRP)

Los relevamientos Aero Gravimétricos siempre van acompañados de la medición Aeromagnética; por consiguiente, sólo hay que extraer de la información que entrega LCT, CARSON, FUGRO y SANDER los datos de posición, la medición Aeromagnética(Intensidad Magnética Total, IMT) ya corregida por los efectos temporales y el IGRF (“International Geomagnético Reference Field”), La IMT final es simplemente restarle a la observación de la IMT el valor correspondiente del IGRF.

Este trabajo resume y permite manipular digitalmente toda la información GRAVIMÉTRICA y MAGNÉTICA que se ha podido recopilar de los trabajos de adquisición terrestre y aerotransportada realizados principalmente para la Agencia Nacional de Hidrocarburos (ANH) y empresas petroleras que han realizado actividades exploratorias en Venezuela,Colombia, Ecuador y Perú. Similarmente los levantamientos de SANDER Geophysics y Fugro Airborne System para empresas operadoras en Colombia constituyeron fuente de información para las BASES DE DATOS que se presentan. Adicionalmente, los datos gravimétricos terrestres que la Sección de Geofísica del Laboratorio“D” de la Universidad Simón Bolívar y el Instituto Geográfico de El Perú(IGP-INGEMET) se han podido evaluar y certificar también se emplearon para poder integrar y producir un Mapa de Anomalía de Bouguer de todo el NW de SurAmérica

Para acceder al estudio lo pueden hacer a través de la tienda online.
